Les sous-stations de chaleur Skid-krXL
La sous station Skid-krXL est une unité de transfert de chaleur conçue pour relier les installations à un réseau de chauffage urbain (RCU) respectueux de l’environnement. Ce modèle au sol, adapté pour des puissances allant de 50 kW à 25 000 kW, est entièrement équipé pour répondre aux exigences de chauffage et de production d’eau chaude sanitaire.
Caractéristiques Techniques

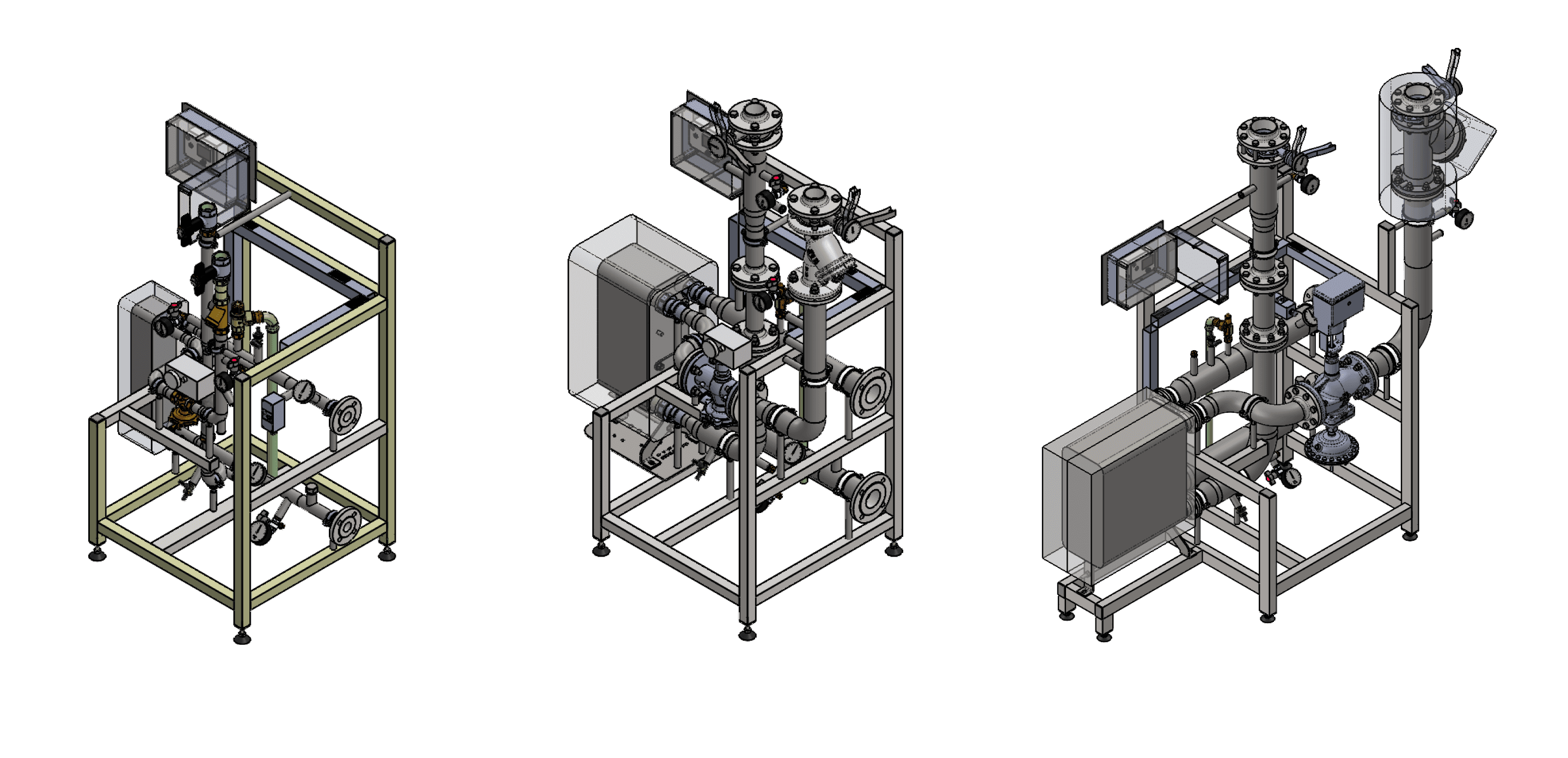

Grâce à sa structure modulaire compacte, la station Skid-krXL est rapidement livrable, facile à monter et adaptable aux différentes configurations de raccordement.

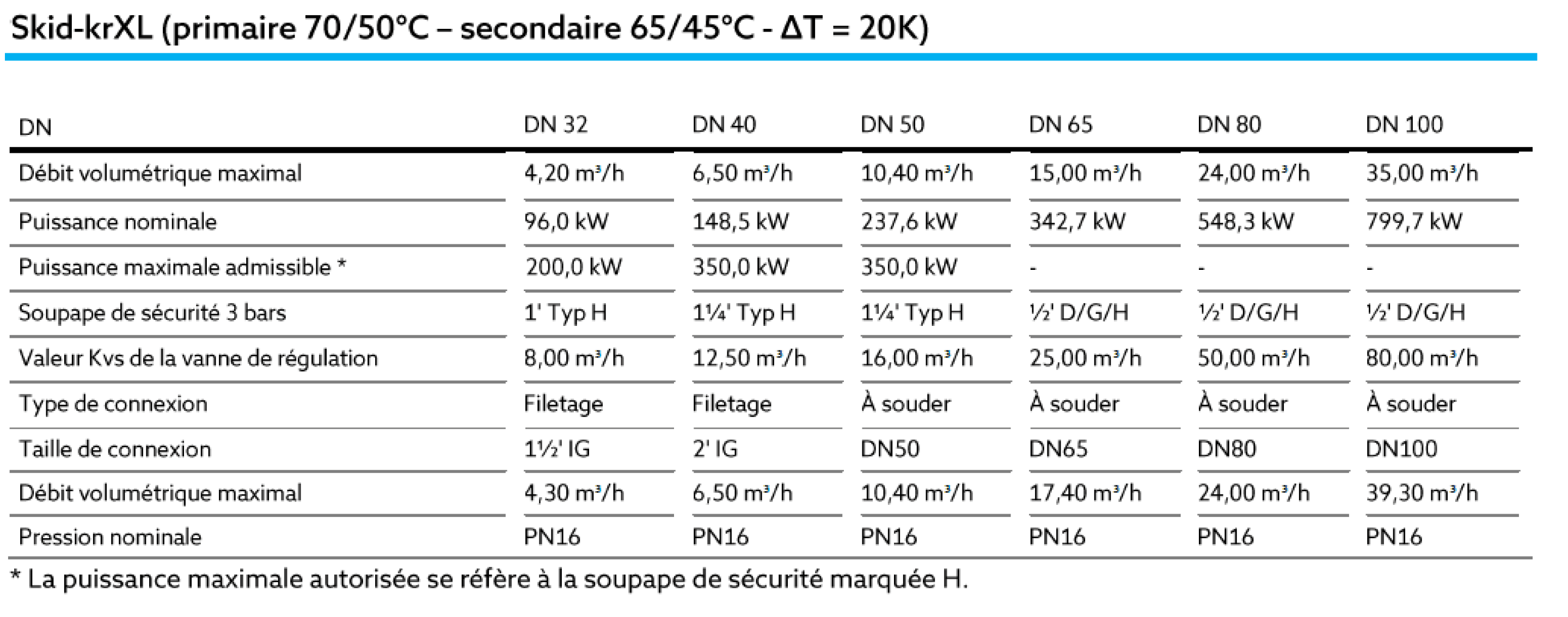

Données techniques par diamètre nominal
Valeurs pour un régime primaire 70/50 °C et secondaire 65/45 °C (ΔT = 20 K).
DN 32 — puissance nominale 96,0 kW (max. admissible 200 kW) · débit max. 4,20 m³/h · Kvs vanne de régulation 8,00 m³/h · raccordement fileté 1½" · réf. krXLCH96
DN 40 — puissance nominale 148,5 kW (max. admissible 350 kW) · débit max. 6,50 m³/h · Kvs 12,50 m³/h · raccordement fileté 2" · réf. krXLCH150
DN 50 — puissance nominale 237,6 kW (max. admissible 350 kW) · débit max. 10,40 m³/h · Kvs 16,00 m³/h · raccordement à souder · réf. krXLCH240
DN 65 — puissance nominale 342,7 kW · débit max. 15,00 m³/h · Kvs 25,00 m³/h · raccordement à souder · réf. krXLCH345
DN 80 — puissance nominale 548,3 kW · débit max. 24,00 m³/h · Kvs 50,00 m³/h · raccordement à souder · réf. krXLCH550
DN 100 — puissance nominale 799,7 kW · débit max. 35,00 m³/h · Kvs 80,00 m³/h · raccordement à souder · réf. krXLCH800
Références indiquées en version chauffage seul ; production d’eau chaude sanitaire sur demande.
Conditions de service
Température de départ maximale : 100 °C · température de retour maximale : 50 °C
Pression de service : PN 16 au primaire, PN 6 au secondaire · pression différentielle maximale 16 bar
Diamètres de raccordement : DN 32 à DN 100 · isolation thermique ISO/PUR incluse
Encombrement : 1468 × 1049 × 750 mm en DN 32, 1503 × 1051 × 750 mm en DN 40 (L × l × p)
Composants principaux
Échangeur à plaques brasé cuivre SWEP, avec isolation EPP jusqu'à 110 °C
Régulateur de débit Oventrop type 2488 et servomoteur électrique
Robinetterie à boisseau sphérique Oventrop Optibal et Optiflex, filtre bronze
Manomètres et thermomètres WIKA, contrôleur de température de sécurité, soupape de sécurité 3 bar
Raccord pour compteur de chaleur et raccordement pour vase d'expansion intégrés

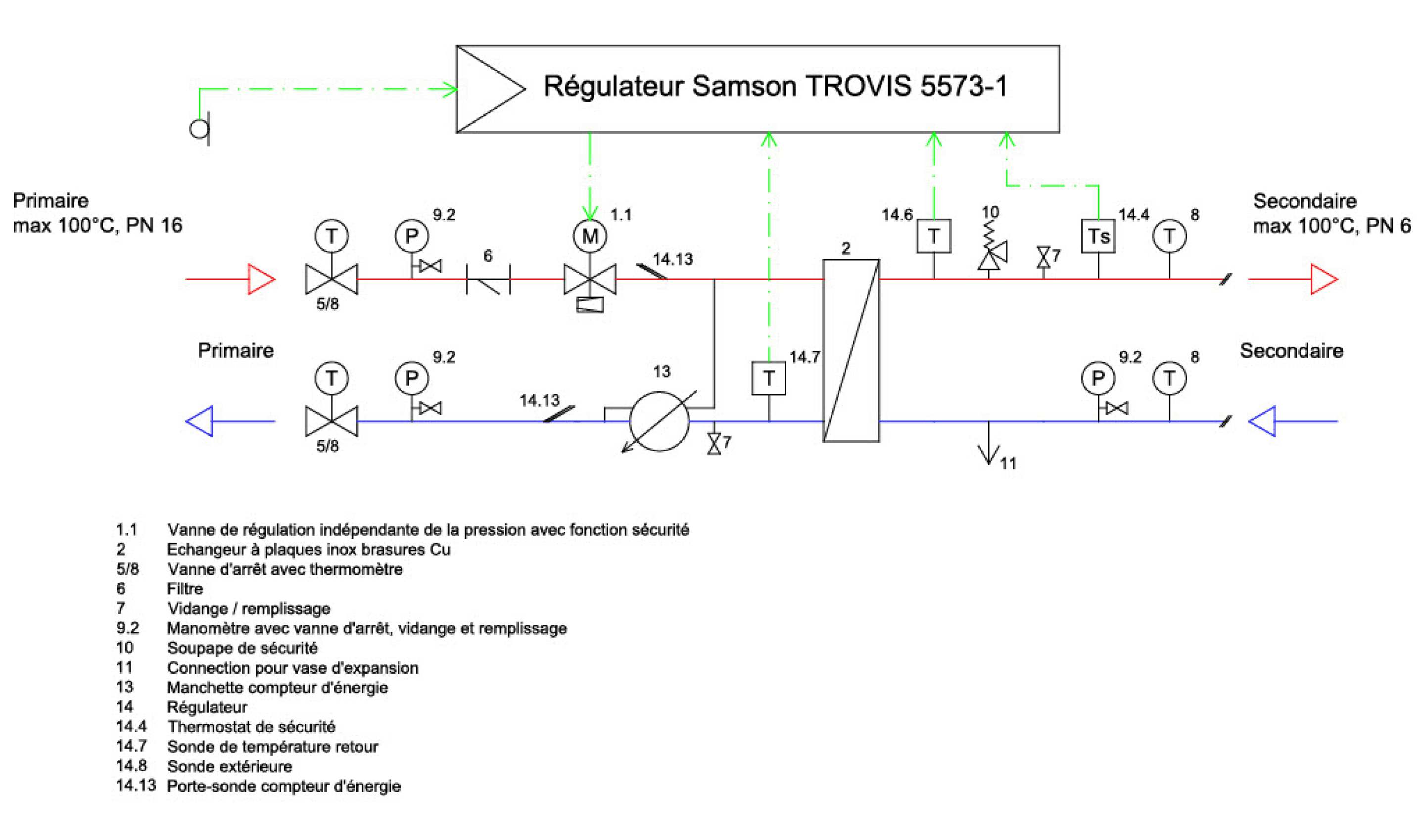

Fonctionnement
Le fonctionnement de la station Skid-krXL repose sur le transfert de chaleur entre le réseau de chauffage urbain et l’installation du bâtiment via un échangeur de chaleur. L’eau chaude provenant du réseau urbain entre dans le module primaire de la station, où elle est dirigée vers les différents circuits de chauffage et de production d’eau chaude sanitaire. En fonction de la configuration, la station peut être raccordée directement au réseau de chauffage ou fonctionner en mode indirect via un distributeur intégré. Les équipements de régulation, intégrés dans la station, permettent un contrôle précis de la température et du débit, assurant ainsi une distribution optimale de l’énergie et une sécurité accrue.
Vue d’ensemble de la gamme
La station Skid-krXL fait partie de la gamme complète de sous-stations EnergyPlusNetwork, comprenant également les modèles krM et krL. Alors que le Skid-krM est dédiée aux petites installations résidentielles grâce à sa taille réduite et sa configuration clé en main, la krL, quant à elle, se distingue par sa fixation murale qui libère l’espace au sol, tout en assurant le chauffage et la production d’eau chaude sanitaire. La station Skid-krXL, avec sa capacité de transfert élevée et son adaptabilité, est idéale pour les projets industriels ou les installations de grande envergure. Chaque modèle de la gamme est conçu pour offrir des solutions sur-mesure, parfaitement adaptées aux besoins de la transition énergétique des villes et des collectivités.
Quelle gamme Skid choisir ?
Pour comprendre le rôle d’un skid et les critères de choix, consultez notre guide du skid de chauffage.
La gamme EnergyPlusNetwork couvre tous les besoins, du logement individuel aux grands réseaux collectifs :
Skid-krM — résidentiel : station compacte (785 × 692 mm) pour maisons individuelles, logements en rangée et rénovations, livrée clé en main, ECS en option.
Skid-krL — tertiaire et résidentiel collectif : sous-station murale à encombrement réduit, chauffage seul ou combiné avec production d’ECS, livrée prête à installer.
Skid-krXL (cette page) — collectif : modèle au sol de 50 kW à 25 000 kW pour le chauffage, ECS sur demande.
Skid-krC — sur mesure : sous-station ultra-personnalisable de 50 kW à 50 MW pour les configurations industrielles ou urbaines spécifiques.
