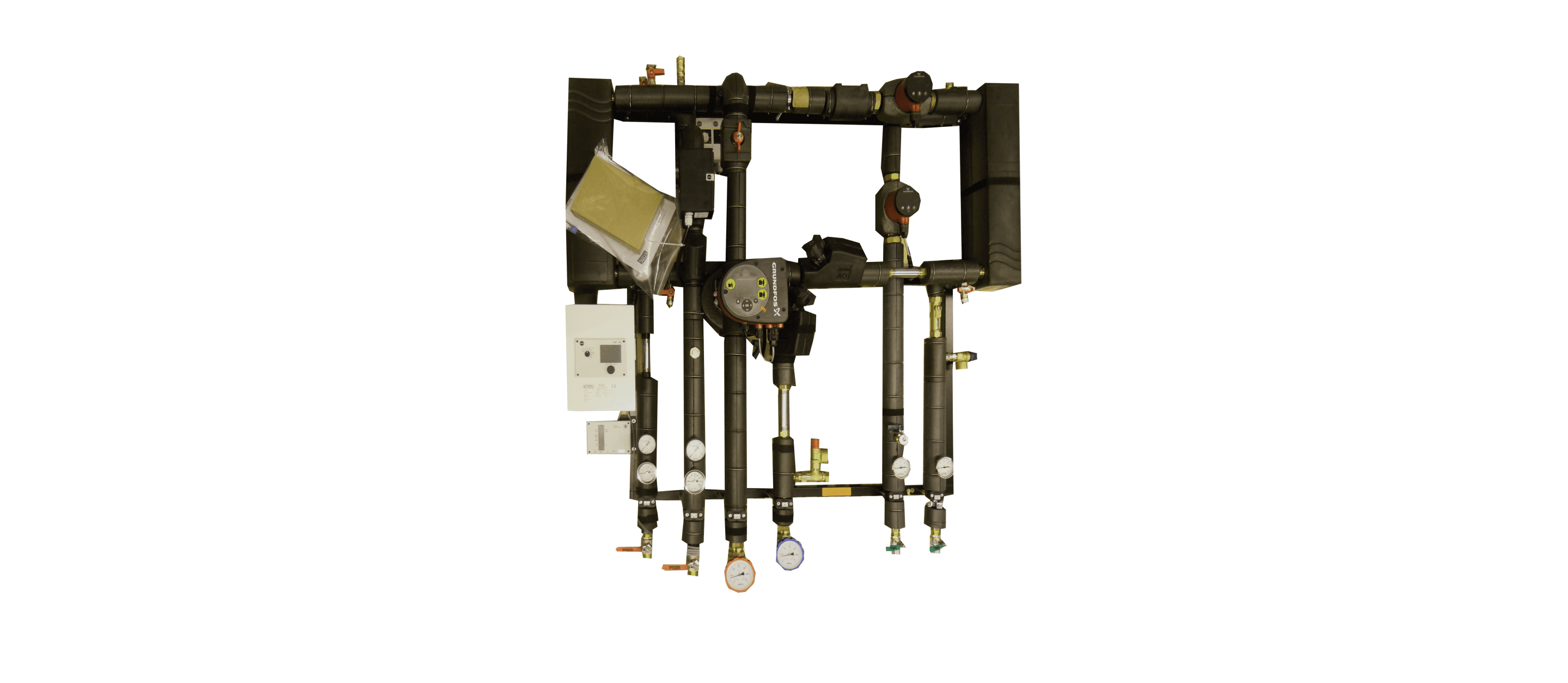

Les sous-stations de chaleur Skid-krL
La station Skid-krL est une sous-station murale conçue pour les installations de taille moyenne nécessitant à la fois chauffage et production d’eau chaude sanitaire. Son design compact et sa fixation murale permettent une optimisation de l’espace tout en maintenant une grande performance énergétique. Elle est idéale pour les projets résidentiels collectifs ou tertiaires où l’encombrement doit être limité. Grâce à sa construction modulaire, la Skid-krL s’adapte facilement aux différents besoins en énergie et aux spécificités de chaque installation.
Avantages
En termes de fonctionnalité, la station peut être configurée pour offrir des solutions de chauffage seul ou combiné avec une production d’ECS. Cette flexibilité la rend polyvalente, que ce soit pour une utilisation dans des bâtiments résidentiels ou tertiaires. De plus, la Skid-krL est livrée prête à être installée avec tous les composants nécessaires, ce qui simplifie considérablement les opérations de montage et de mise en service. Enfin, son design moderne et ergonomique permet d’accéder facilement à l’ensemble de ses composants, facilitant ainsi la maintenance et les interventions sur site.
Caractéristiques Techniques
La Skid-krL est capable de répondre à des besoins en chauffage avec des puissances allant de 30 kW à 150 kW. Elle supporte des températures maximales de fonctionnement jusqu’à 110°C et est conçue pour des pressions nominales de PN 16. La régulation est assurée par des systèmes électroniques intégrés, garantissant un ajustement précis des paramètres en fonction des variations climatiques. En termes de production d’eau chaude sanitaire, la station est disponible avec différentes configurations d’échangeurs selon les besoins spécifiques de l’installation.

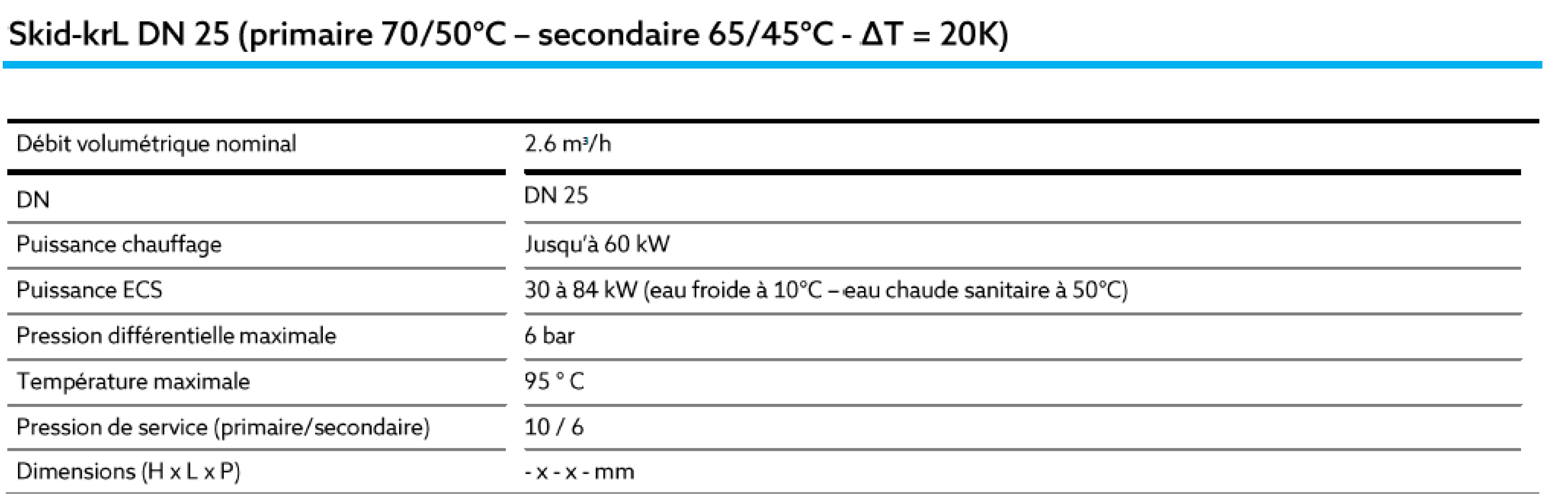

Données techniques par diamètre nominal
Valeurs pour un régime primaire 70/50 °C et secondaire 65/45 °C (ΔT = 20 K).
45 kW — DN 25 · réf. krLCH45 en chauffage seul, krLCH45P1 / P2 / P3 en version chauffage et eau chaude
55 kW — DN 25 · réf. krLCH55 en chauffage seul, krLCH55P1 / P2 / P3 en version chauffage et eau chaude
65 kW — DN 32 · réf. krLCH65 en chauffage seul, krLCH65P1 / P2 / P3 en version chauffage et eau chaude
75 kW — DN 32 · réf. krLCH75 en chauffage seul, krLCH75P1 / P2 / P3 en version chauffage et eau chaude
Composants principaux
Échangeur à plaques brasé cuivre SWEP avec isolation thermique
Régulateur de débit Oventrop et servomoteur électrique
Robinetterie à boisseau sphérique Oventrop Optibal et Optiflex
Manomètres et thermomètres WIKA, soupape de sécurité, contrôleur de température de sécurité

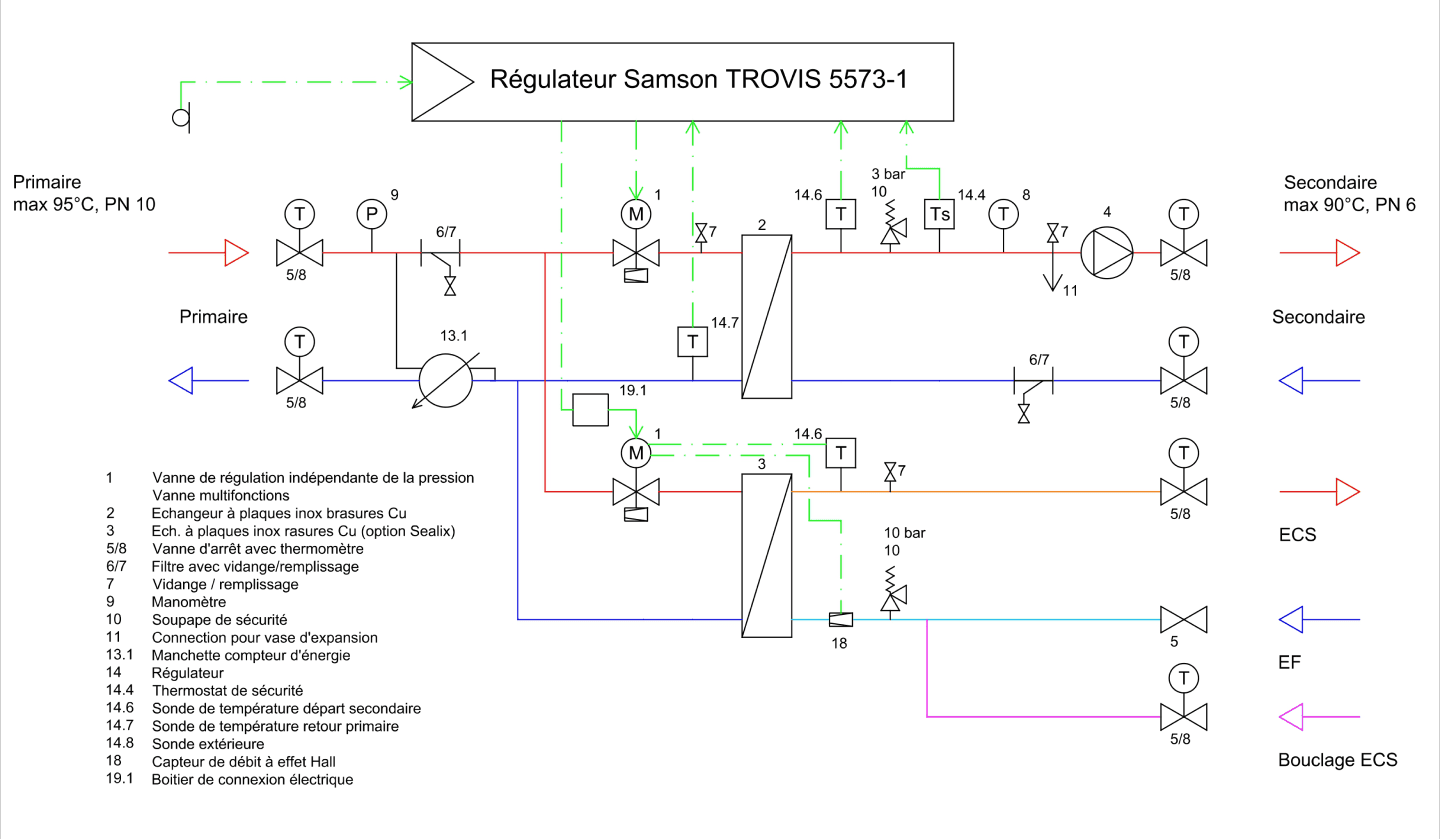

Fonctionnement
Le fonctionnement du Skid-krL repose sur un échangeur de chaleur haute performance qui assure le transfert d’énergie entre le réseau primaire du réseau de chaleur urbain (RCU) et le circuit de chauffage du bâtiment. Ce système est géré par une régulation électronique qui adapte les débits et les températures selon les besoins en chauffage et en eau chaude du bâtiment. La production d’ECS est optimisée par un module séparé qui garantit une disponibilité continue de l’eau chaude, tout en maintenant une stabilité de la température même en cas de forte demande. L’ensemble de la station est conçu pour offrir un fonctionnement intuitif et un confort d’utilisation élevé, avec des performances maximisées grâce à une construction robuste et durable.
Intégration à la tuyauterie existante
Le Skid-krL est livré préfabriqué et pré-testé en atelier : seuls les raccordements au réseau primaire (aller/retour) et au circuit secondaire du bâtiment restent à réaliser sur site, via des piquages ou brides standard compatibles avec les tuyauteries acier ou cuivre existantes. Cette intégration limite les opérations de soudure et de mise en pression sur chantier, réduit le délai d’installation et facilite le raccordement dans des locaux techniques à espace contraint.
Vue d’ensemble de la gamme
Le Skid-krL fait partie de la gamme de sous-stations proposée par E+N, incluant également le Skid-krM et le Skid-krXL. Le Skid-krL est une solution compacte destinée aux petites installations résidentielles. Elle est idéale pour les maisons individuelles ou les petites résidences, combinant chauffage et production d’eau chaude dans un format réduit. D’un autre côté, le Skid-krXL est dédiée aux grandes installations et aux environnements industriels. Elle est capable de répondre à des besoins en chauffage de très haute puissance, tout en offrant une flexibilité d’installation pour des configurations complexes. La gamme Skid-kr permet ainsi de couvrir un large spectre de besoins, de la petite habitation individuelle aux grands ensembles tertiaires et industriels, garantissant une solution sur mesure pour chaque projet.
Quelle gamme Skid choisir ?
Pour comprendre le rôle d’un skid et les critères de choix, consultez notre guide du skid de chauffage.
La gamme EnergyPlusNetwork couvre tous les besoins, du logement individuel aux grands réseaux collectifs :
Skid-krM — résidentiel : station compacte (785 × 692 mm) pour maisons individuelles, logements en rangée et rénovations, livrée clé en main, ECS en option.
Skid-krL (cette page) — tertiaire et résidentiel collectif : sous-station murale à encombrement réduit, chauffage seul ou combiné avec production d’ECS, livrée prête à installer.
Skid-krXL — collectif : modèle au sol de 50 kW à 25 000 kW pour le chauffage, ECS sur demande.
Skid-krC — sur mesure : sous-station ultra-personnalisable de 50 kW à 50 MW pour les configurations industrielles ou urbaines spécifiques.
